        薄壁軸承的力矩載荷計算及其典型應用簡介

        2023-02-07 11:39:31

        在任何工程應用中選擇軸承時,需要考慮三種主要載荷,即徑向、軸向(或推力)和力矩載荷。

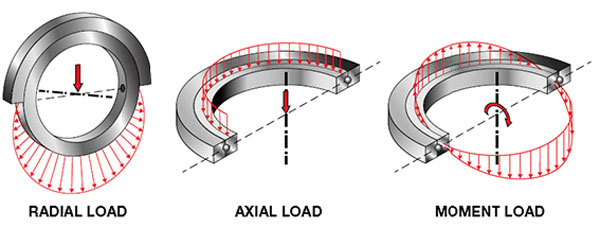

        如圖所示是考慮軸承類型時需要考慮的三個主要載荷,其中徑向載荷是垂直于物體中心軸線施加的任何力,軸向載荷平行于物體中心軸作用,而力矩載荷沿旋轉軸線施加,你可以把力矩載荷想象成任何能使物體旋轉的力,正常的徑向單滾珠軸承不是為這些力矩負載而設計的,而X型四點接觸軸承可以承受這三種所有的載荷。

        想象一下用扳手擰緊螺栓,如圖所示,力矩是距離 d 和垂直力 F 的乘積,你的手離螺栓越近,轉動螺栓就越困難,相反,你的手離旋轉點越遠,轉動螺栓就越容易,因此,較大的距離產生較大的力矩(同時保持力恒定)。

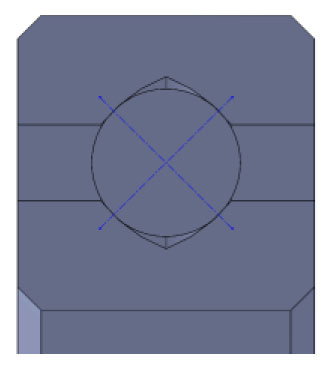

        當工程師為其特定應用選擇軸承時,通常將一系列軸承組合在一起,以處理系統內的各種負載,通常,軸承載荷只考慮徑向或軸向載荷,但如果只有一個軸承,在距離軸承滾珠路徑中心任意距離處施加的任何徑向載荷都會(huì )產生力矩載荷,薄壁軸承提供了一種具有獨特滾道幾何結構的軸承,專門用于處理這種力矩載荷,這種“X型”軸承將載荷分布在四個接觸點上,如圖所示。

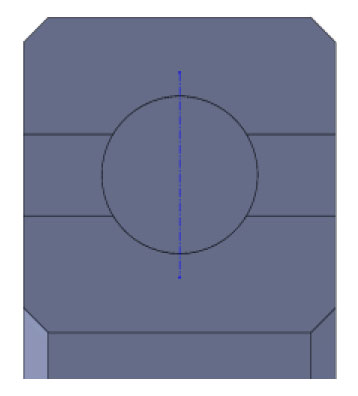

        與只有兩個接觸點的傳統徑向滾珠軸承滾道(如圖所示)相比,可以明顯看出負載分布的差異。

        “X型”軸承可以處理所有三種類型的外加載荷,當系統中僅使用一個軸承時,這尤其有效,如圖所示。

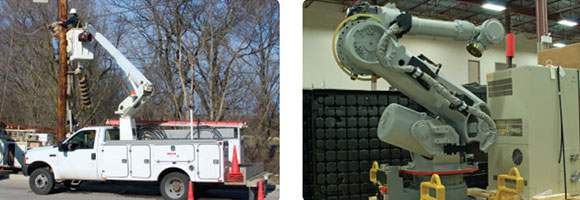

        “X型”軸承的一個簡單的應用是機械臂,如圖所示,它從一個靜止的基座上伸出,以便拾取和旋轉負載,結構底部的薄截面或回轉支承將承受該力矩載荷,因此,有必要安裝一個能夠承受力矩的軸承。
