Ressourcenbild UKK Produkte Zyrola

單列鼓形滾子軸承是角度可調式軸承,由于外圈和內圈滾道球面輪廓和滾動體的鼓型設計,能夠補償角度偏差。該類軸承承受很高的徑向力和雙向軸向力,但不適合高速應用。單列鼓形滾子軸承不可分離,適用于有高沖擊載荷的場合。

尺寸和公差

UKK提供公差(PN)的鼓形滾子軸承,符合DIN 620-2標準(滾動軸承公差)和ISO 492標準(徑向軸承-尺寸和公差)。若與上述公差標準不相符,需在訂購時說明所有其他公差等級或特殊公差。

滾動軸承公差

標準

按照DIN 635-1標準(滾動軸承-調心滾子軸承-鼓形滾子軸承)、DIN 616標準(滾動軸承-尺寸方案)或ISO 15標準(徑向軸承-通用尺寸)對鼓形滾子軸承的基本尺寸進行標準化處理。

鼓形滾子軸承

軸承設計

鼓形滾子軸承是自保持式徑向軸承,不可分離。該類軸承承受最高徑向力和雙向作用的高軸向力。鼓形滾子軸承帶圓柱孔或圓錐孔。



軸承游隙

UKK提供標準游隙(CN)的鼓形滾子軸承,符合DIN 620-4標準(徑向軸承游隙)和ISO 5753-1標準(滾動軸承-軸承游隙),但也可以交付包含限定游隙或特殊游隙在內的所有軸承游隙等級。

{{ column }}
min max
{{ result[column] ? result[column].min : '-' }} {{ result[column] ? result[column].max : '-' }}
[μm]

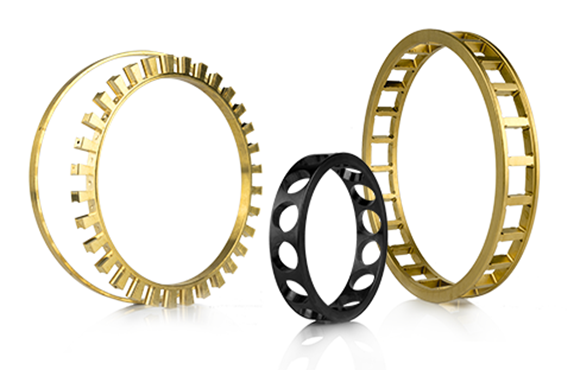

UKK保持架

保持架

UKK鼓形滾子軸承帶內擋邊引導的兩片式黃銅保持架(后綴:MB)??砂葱杼峁┢渌3旨茉O計,或按具體應用選型,并在軸承上作相應標記。

保持架的一般信息

特定后綴

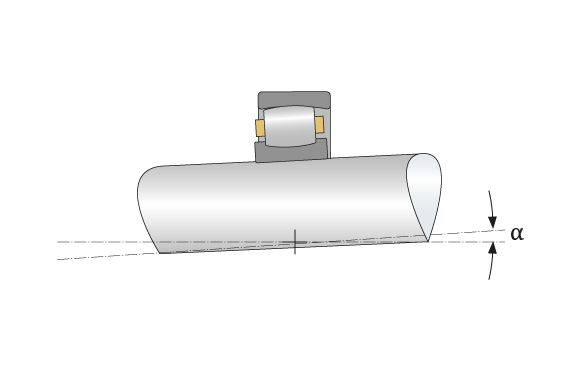

鼓形滾子軸承角度誤差補償

鼓形滾子軸承角度誤差補償

角度誤差補償

單列鼓形滾子軸承適用于因內圈和外圈之間由于軸撓曲、角度偏差和軸承座變形導致的不對中補償。靜態的和旋轉的內圈所允許的角度偏差為4°,調心角可根據要求或客制化設計。

轉速

UKK區分極限轉速nG和熱參考轉速nth。極限轉速是實際的機械極限值,它是基于滾動軸承的機械疲勞強度,該疲勞強度取決于軸承的安裝條件和潤滑情況。在未事先咨詢UKK的情況下,即使在最佳運行條件下也不得超過極限轉速。

DIN ISO 15312標準(滾動軸承-熱參考轉速)未給出這類軸承的熱參考轉速nth。

允許的工作溫度

軸承的允許工作溫度受保持架材質、軸承組件(滾道和滾動體)的尺寸穩定性以及潤滑的限制。根據標準,UKK軸承尺寸穩定溫度可達200°C(S1)。UKK也可以按需提供更高工作溫度的滾動軸承。

保持架材料的一般信息

尺寸標注

對于承受動載荷的軸承

承受動載荷軸承的使用壽命公式根據ISO 281 L10=(C/P),當量動載荷(P)要求方向和大小是假定不變的,為了計算當量動載荷,需要計算系數、軸向和徑向載荷比。

軸承當量動載荷P

鼓形滾子軸承的當量動載荷取決于載荷比Fa/Fr,可以使用下面的公式確定軸承當量動載荷:

P 當量動載荷 [kN]
Fr 徑向動載荷 [kN]
Fa 軸向動載荷 [kN]



對于承受靜載荷的軸承

對于轉速非常慢的軸承(n x dm≤4000 mm/min),額定動載荷的計算失去其時效性。靜載安全系數S0的計算如下:

S0 靜載安全系數 [-]
C0 基本額定靜載荷(出自軸承表格) [kN]
P0 當量靜載荷 [kN]
n 軸承轉速 [min-1]
dm 軸承平均直徑[dm = (D+d)/2] [mm]

靜載荷能力

F0, r 最大徑向靜載荷 [kN]
F0, a 最大軸向靜載荷 [kN]



最小徑向載荷

滾動軸承如要可靠運行,需要一個最小載荷。若未達到最小載荷,則可能會發生打滑??山萍僭O鼓形滾子軸承的最小徑向載荷為軸承基本額定靜載荷C0的2%。如果未達到該值,請聯系UKK應用技術部。
