雙向推力圓柱滾子軸承
- 承受雙向軸向力
- 不能承受徑向力
- 僅適用于中等以下轉速
雙向推力圓柱滾子軸承由一個軸圈、兩個座圈及兩個軸向滾子和保持架組件組成,該類軸承可以承受雙向作用的高軸向力,不能承受徑向力。雙向推力圓柱滾子軸承不能自保持,因此滾子和保持架組件與軸承套圈可以分別單獨安裝。

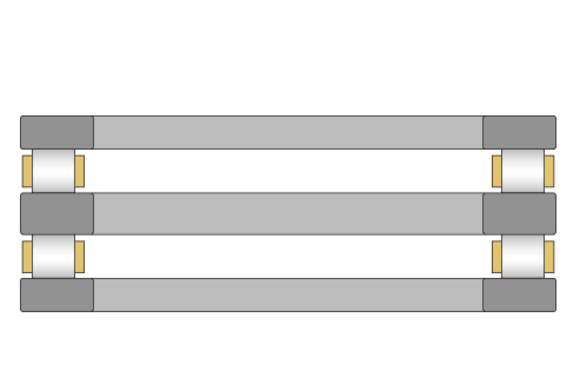

雙向推力圓柱滾子軸承
軸承設計
雙向推力圓柱滾子軸承是可分離不能自保持的軸承。該類軸承可承受雙向作用的高軸力,但不能承受徑向力。
外定心的座圈或內定心的軸圈可作為替代方案,作為帶滾道面的墊圈用于不要求精確對中的應用場合。

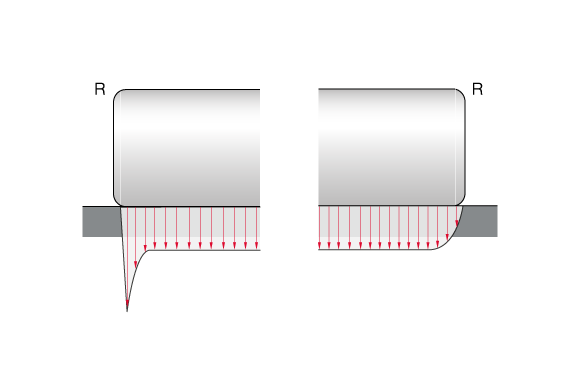

圓柱滾子的滾子輪廓和應力分布的比較:左側 不帶對數曲線 右側帶對數曲線
圓柱滾子的對數曲線輪廓防止邊緣應力集中,避免早期失效。
軸承游隙
雙向推力圓柱滾子軸承的軸承間隙僅在安裝后根據實際的運行情況來調整,必須考慮運行組件隨溫度變化而與之相關的長度變化。
特定后綴
轉速
UKK區分極限轉速nG和熱參考轉速nth。極限轉速是實際的機械極限值,它是基于滾動軸承的機械疲勞強度,該疲勞強度取決于軸承的安裝條件和潤滑情況。在未事先咨詢UKK的情況下,即使在最佳運行條件下也不得超過極限轉速。
DIN ISO 15312標準(滾動軸承-熱參考轉速)未給出這類軸承的熱參考轉速nth。
允許的工作溫度
軸承的允許工作溫度受保持架材質、軸承組件(滾道和滾動體)的尺寸穩定性以及潤滑的限制。根據標準,UKK軸承尺寸穩定溫度可達200°C(S1)。UKK也可以按需提供更高工作溫度的滾動軸承。
尺寸標注
對于承受動載荷的軸承
承受動載荷軸承的使用壽命公式根據ISO 281 L10=(C/P)p ,當量動載荷(P)要求方向和大小是假定不變的,為了計算當量動載荷,需要計算系數、軸向和徑向載荷比。
軸承當量動載荷Pa
可以借助下列公式確定軸承當量動載荷:
Pa | 當量動載荷 | [kN] |
Fa | 軸向動載荷 | [kN] |
對于承受靜載荷的軸承
對于轉速非常慢的軸承(n x dm≤4000 mm/min),額定動載荷的計算失去其時效性。靜載安全系數S0的計算如下:
S0 | 靜載安全系數 | [-] |
C0a | 基本額定靜載荷(出自軸承表格) | [kN] |
P0 | 當量靜載荷 | [kN] |
n | 軸承轉速 | [min-1] |
dm | 軸承平均直徑[dm = (D+d)/2] | [mm] |
