NSK用于風力渦輪機行星齒輪箱的軸承系統簡介
2023-07-06 09:58:32
NSK軸承為風力渦輪機齒輪箱中的行星齒輪引入了模塊化軸承系統，新的軸承組件符合了該應用中使用的軸承標準化、減少零件多樣性和物流簡化的優勢。

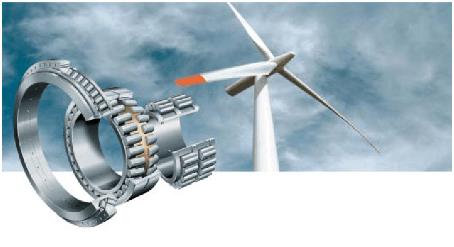

大多數風力渦輪機配備有單級或兩級行星齒輪箱，由于行星齒輪的軸承是該應用中負載最高的軸承之一，因此該軸承的性能如何，直接決定了風力渦輪機的最終性能。NSK的軸承系統由直接安裝在行星齒輪上的圓柱滾子軸承組成，齒輪的孔充當外滾道，因此軸承本身沒有外圈。
該軸承系統是根據客戶規范開發的，對于額定功率為1.5 MW、2 MW和2.5 MW的齒輪箱，NSK已經實現了由無外座圈的單列圓柱滾子軸承組成的模塊化系統，軸承的孔徑分別為160、190和200毫米，目前正在開發內徑220毫米的軸承，軸承的選擇取決于可用空間以及客戶要求，尤其是在更換現有軸承時，為了進一步提高其承載能力，圓柱滾子軸承采用了改進的內部設計，承載能力比標準類型的軸承更強。
這些軸承安裝有一個內座圈導向的一體式黃銅保持架，該保持架包含用于內座圈表面內窺鏡狀態評估的檢查槽，對于更高的負載和更寬的齒輪，軸承組可以由兩個、三個或四個軸承串聯組成。
模塊化概念對用戶來說有許多優點，一是行星軸承的設計可以標準化，減少了滾動軸承變體的所需數量，；二是行星齒輪設計可以針對第一齒輪級和第二齒輪級以及各種齒輪箱尺寸進行統一，簡化了軸承組對每個齒輪級要求的適應；三是一體式實心黃銅保持架即使在快速加速過程中也能提供出色的滾動元件導向；四是作為標準提供的潤滑槽簡化了行星齒輪軸承的潤滑。
除了模塊化行星齒輪軸承外，NSK還提供用于風力渦輪機齒輪箱、主軸和發電機的所有其他軸承，其中包括滿裝圓柱滾子軸承以及帶保持架的圓柱滾子軸承、圓錐滾子軸承、調心滾子軸承、四點接觸球軸承和深溝球軸承。
