滑動軸承（襯套）的類型簡介
2023-06-07 11:20:01
滑動軸承，也稱為襯套，是一種用于減少旋轉軸和固定支撐構件之間摩擦的機械元件，通常，襯套依靠軟金屬或塑料和油膜將旋轉軸支撐在硬化軸頸上，滑動軸承主要用于具有旋轉或滑動軸部件的機械中，也稱為軸頸軸承、套筒軸承或滑動軸承，滑動軸承沒有滾動元件。有些是由相對較軟的金屬制成的，如巴氏合金，以保護軸頸，根據應用和負載要求，有多種軸頸軸承可供選擇，詳細如下。
一、流體動力和巴氏合金徑向滑動軸承
軸頸軸承的一個常見應用是支撐發動機曲軸，主軸承本身位于曲軸箱中，由下殼體和上殼體組成，安裝在曲軸箱鑄件的機加工部分，主機軸承主要在所謂的流體動力學狀態下運行，這意味著在正常情況下，軸頸和軸承由軸旋轉時形成的油楔分開，機油通過供油孔泵入軸承，供油孔將機油分配到主軸承和連桿軸承。
軸頸軸承用于大型工業渦輪機，如壓縮機和渦輪機中，這些應用中的許多軸承都是靜液壓的，即使在不旋轉的情況下，軸也可以由油膜支撐，有時軸承是分段的，可以?xún)A斜以抑制軸渦流或擺動現象，可傾瓦軸承的一種常見形式被用作大型渦輪機的推力軸承，一般來說，這種軸承的表面都襯有巴氏合金（巴氏合金是一種相對柔軟的白色金屬，支持液膜潤滑，同時在與硬化軸頸接觸時提供寬容的表面）。
二、套筒軸承
在原理上，套筒軸承與流體動力學和巴氏合金軸頸軸承相似，但套筒軸承也用于直線運動，其頻率幾乎與用于旋轉運動的頻率相同，術語“軸承”和“襯套”可互換地用于描述這些機器元件，雖然流體動力學和巴氏合金軸頸軸承通常意味著一個具有潤滑系統等的相當復雜的系統，但套筒軸承可以是相對簡單的壓入裝置，用于從導柱襯套到腳輪軸承的許多應用。

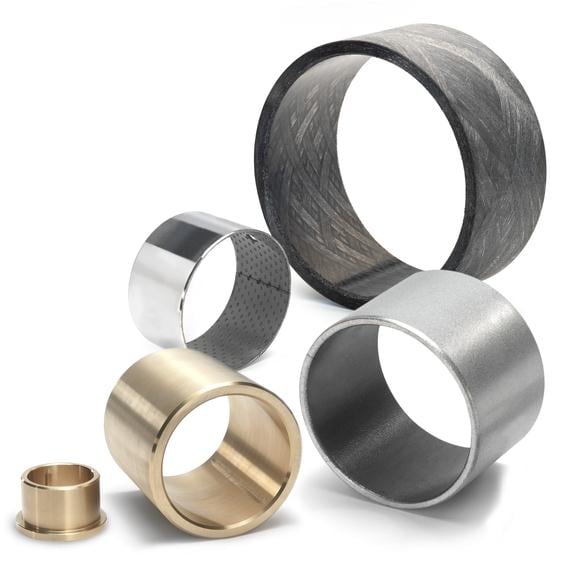

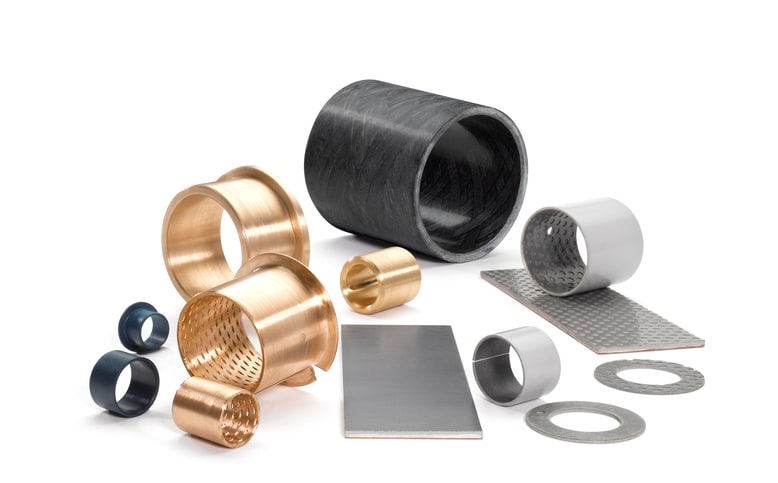

套筒軸承通常由燒結或鑄造的軸承青銅制成，有時填充石墨等潤滑劑，各種塑料也普遍用于套筒軸承，套筒軸承有兩種主要類型，一種是平圓柱形，壓入部件內，另一種是法蘭式，一些制造商將前者稱為“套筒”軸承，后者稱為“法蘭”軸承。
三、球面軸承
球面軸承允許連桿、控制臂等之間進行角旋轉，球面內座圈在外座圈的限制范圍內成角度旋轉，而潤滑脂、PTFE等在滑動表面之間提供潤滑層。在航空航天控制連桿等要求非常高的應用中，小型軸承球在內圈和外圈之間滾動，從而實現非常低的摩擦運動。球面軸承本身并不用于處理旋轉，盡管通常當連桿機構在其范圍內移動時，連接的部件會(huì )旋轉并相對于彼此成角度地移動。
四、鉆夾具襯套
鉆夾具襯套在精密金屬鉆孔操作過程中提供鉆孔引導，通?？勺鳛閴号鋯渭蚴褂每筛鼡Q襯套，這種襯套更多地用于引導而非支撐，并且通常由比設計用作軸承的襯套更硬的鋼制成，它們通常具有非常嚴格的公差，以保持加工操作所需的精度。
