        MESYS軸和滾動軸承分析軟件簡介

        2023-02-03 11:01:06

        MESYS軸和滾動軸承分析軟件允許根據ISO/TS 16281計算軸承和軸承壽命內的載荷分布,并將其集成到軸系統計算中,并具有其他可能性,如模態分析、根據DIN 743的軸強度計算以及齒輪計算程序接口,軸系統計算允許計算圓柱齒輪、錐齒輪或蝸輪聯接的軸,該軟件主要由軸承制造商、主軸制造商和齒輪箱制造商使用。

        彈性環膨脹

        如果角接觸球軸承的軸承套圈安裝有間隙,并且施加了預緊力,則軸承環可以膨脹,直到與殼體接觸,這會(huì )影響軸承的剛度?,F在,基于厚環理論的簡化方法考慮了這種效應,軸承間隙考慮了環在壓力下的彈性膨脹,目前,計算使用Dpw+Dw作為外圈的內徑,不考慮肩部,并允許額外的剛度系數作為輸入,如果沒有剛度系數,環在計算中會(huì )太軟,膨脹會(huì )有點太大。

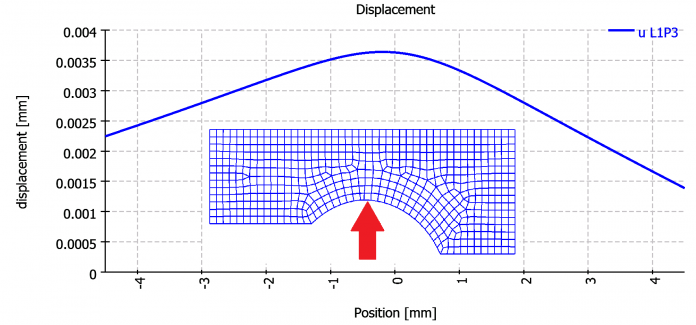

        圖中顯示了一個示例的比較,軸承計算使用3.86 mm的膨脹,而軸對稱有限元分析將導致3.68 mm的最大值,因此,可以將剛度系數選擇為1.049,以糾正該誤差,考慮到所有參數都有公差,在大多數情況下可以忽略1mm以下的誤差。

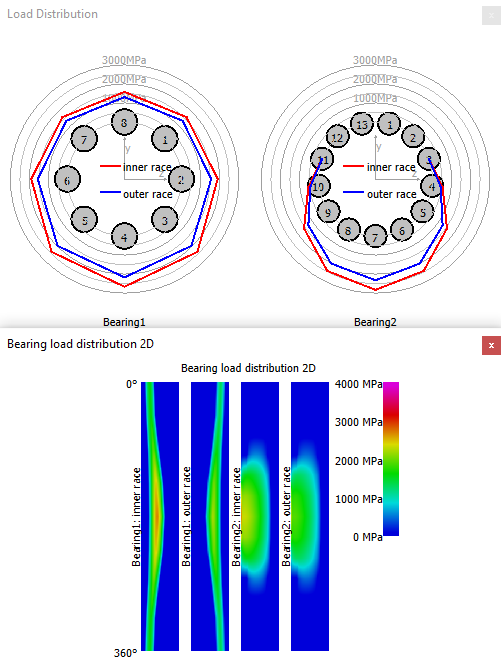

        軸承概覽圖

        圖像通常有助于了解軸系統的行為,軸計算現在還提供了一個視圖中所有軸承信息的概覽圖,而不僅僅是每個軸承的圖形,圖中顯示了一個滾珠和一個滾子軸承的軸的示例。

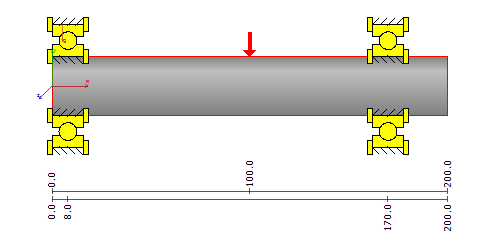

        軸支撐和力的尺寸

        圖中顯示了二維圖形中的尺寸。

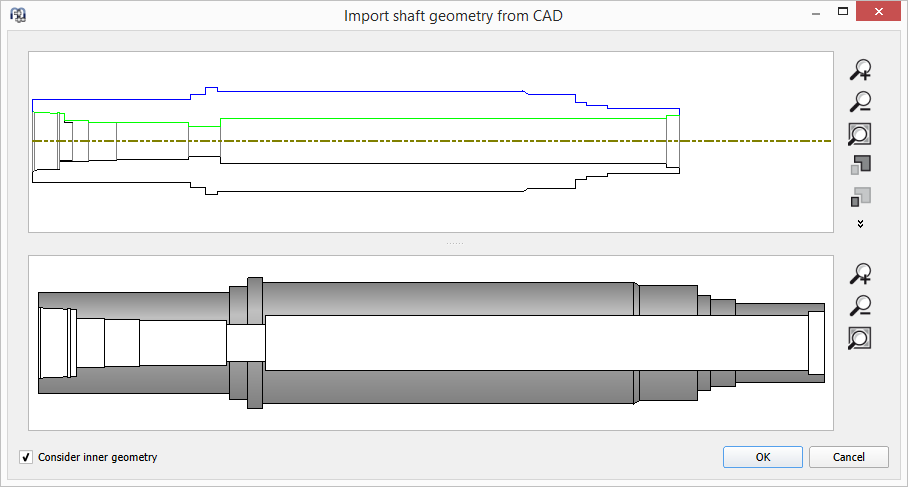

        軸幾何圖形的CAD導入

        通常,作為圓柱體和圓錐體元素的軸幾何圖形的輸入可以很快完成,但也有人要求從CAD文件中導入軸幾何圖形,如圖所示。

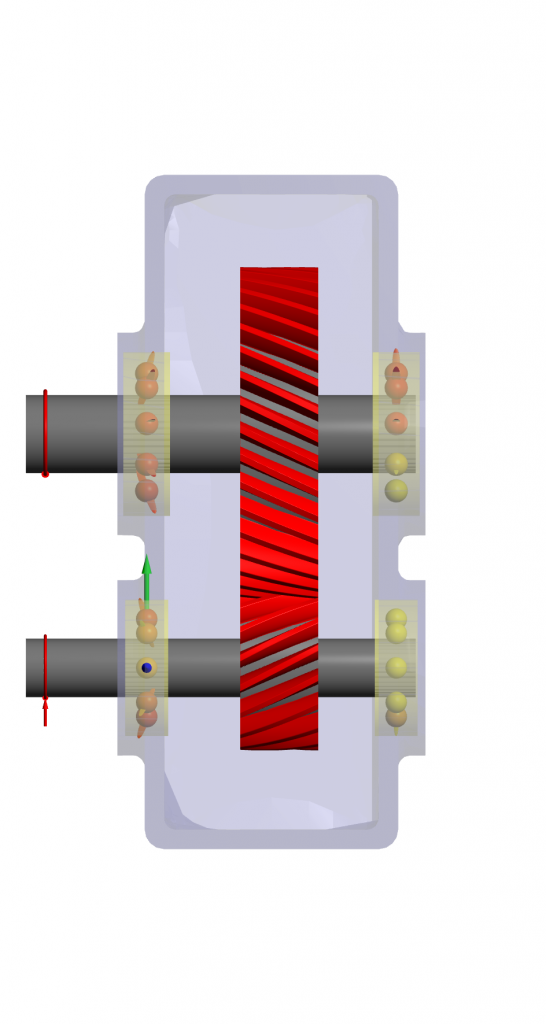

        將外殼作為STEP文件導入

        殼體可以作為步驟文件導入,CAD模型將自動進行網格化并簡化為剛度矩陣,如圖所示。

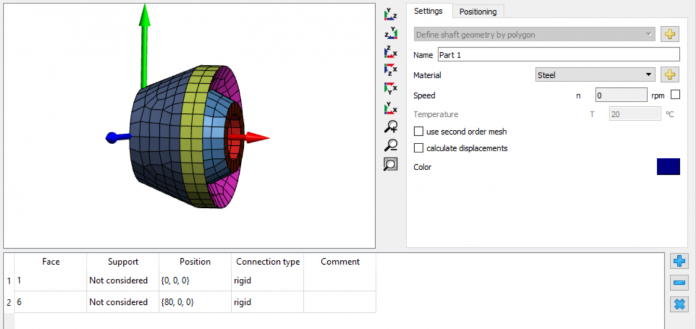

        作為軸對稱軸的三維彈性零件

        可以使用多邊形定義軸對稱零件,零件將被網格化,剛度可以與軸模型一起考慮,三維零件的選定面或邊可以連接到軸支撐,如圖所示。
