用于手術室設備的舍弗勒AXS角接觸滾子軸承簡介
2023-07-03 10:41:05
醫院手術室使用的技術設備在安全性、可靠性和靈活性方面都有嚴格的要求，因此在這些儀器和機械設備中，使用的滾動軸承和線性制導系統的性能和可靠性至關重要。
通過INA和FAG品牌軸承和線性導軌，舍弗勒集團開發了一系列標準和定制軸承解決方案，這些解決方案不僅符合手術室和其他醫療環境的嚴格質量和安全標準，而且在某些情況下還超過了這些標準。

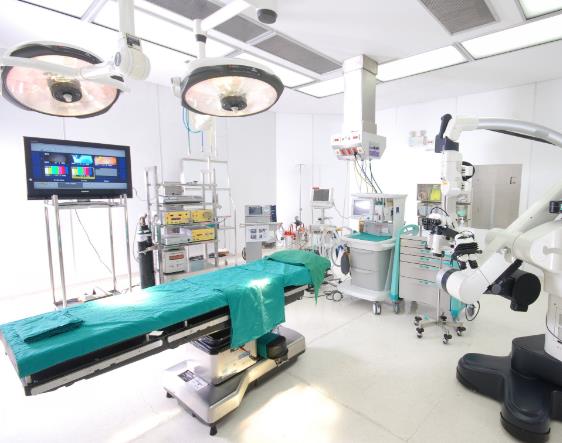

為了確保醫護人員和設備在時間緊迫的外科手術中快速、順利地轉換，手術室的設計師現在將靈活的布局視為首要任務，出于安全原因和便于清潔以控制感染，不再沿地板安裝供應線，然而，與此同時，外科手術中使用的設備數量正在增加。
例如，在手術過程中執行的診斷成像程序需要額外的監視器，監視器需要放置在離手術臺很近的位置，通過將供應站連接到天花板支架上，可以連接許多設備、PC和顯示器，而不必沿著地板布線，此外，支架上的旋轉臂允許在手術室內靈活、定制地定位設備，因此，天花板支架必須能夠容納高負載，但移動時需要最小的力，同時為電源、氧氣和數據供應線提供足夠的空間。
針對這些類型的應用，舍弗勒集團開發了AXS軸向角接觸滾子軸承，該軸承成對安裝，可承受高負載和傾斜力矩，同時確保天花板支架的運動平穩安靜，軸承的小橫截面（相對于大內徑，其較小的徑向截面高度）擴大了天花板支架內旋轉臂的橫截面開口，使多條供應線更容易通過。
AXS角接觸軸承小巧輕便，安裝空間得到了優化，軸承環厚度僅為1.2毫米，徑向截面高度分別為7毫米和10毫米，軸承還提供非常高的額定載荷，允許軸承預緊的顯著增加（例如在旋轉運動中），從而在需要時進一步增強傾斜剛度。

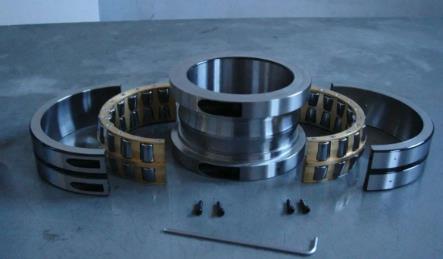

AXS角接觸滾子軸承的內圈和外圈在幾何上是相同的，因此可以防止在最終組裝過程中出現任何錯誤，與滾子和保持架組件一起，套圈可以簡單地滑動到軸上，此外，不再需要地面軸承座，因此軸承可以快速且方便地進行組裝，制造簡單的精密車削閥座顯著降低了該部件的總體成本。
舍弗勒的ZAXFM軸承組件可以是法蘭安裝或螺釘安裝，是AXS系列的改進版本，準備安裝時，此軸承組件已從工廠預緊并潤滑，調節螺母直接安裝在軸承內圈上，并預緊至規定扭矩，這意味著不再需要裝配工的專業知識，從而將客戶的成本降至最低。
